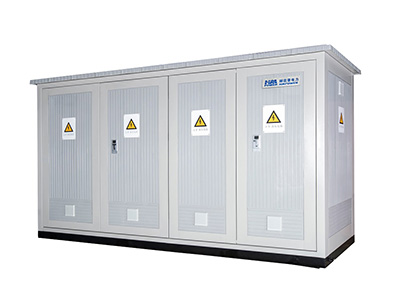

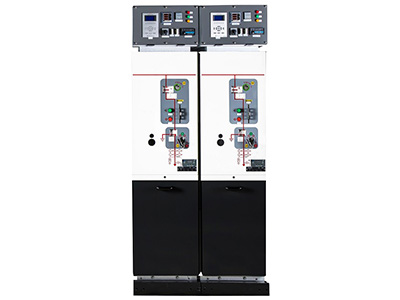

ASNA RMU/Schaltanlage (SR-24kV)

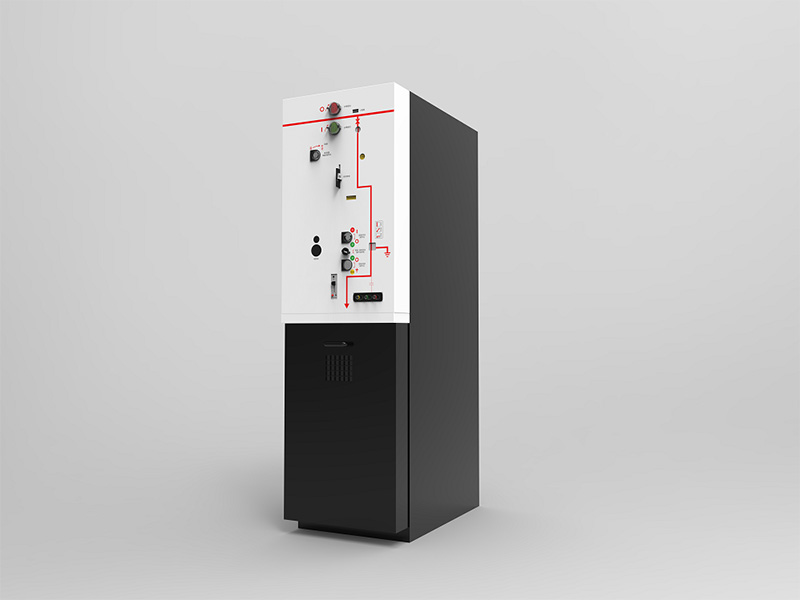

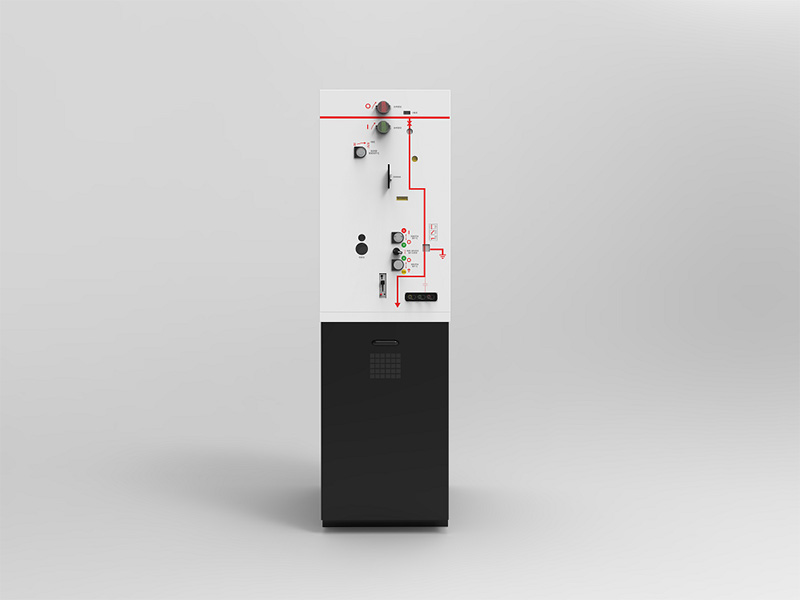

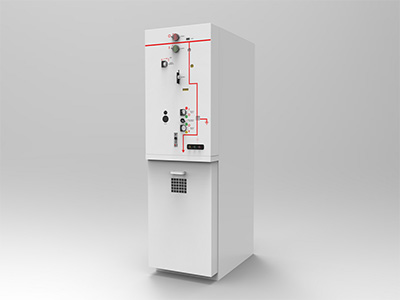

Die atmosphärisch druckversiegelte, luftisolierte RMU/Schaltanlage ASNA (SR-24kV) nutzt eine innovative Technologie, die die mit Gasleckagen verbundenen Risiken, wie sie bei herkömmlichen gasisolierten Schaltanlagen häufig auftreten, vollständig eliminiert. Das Design dieser luftisolierten RMU macht eine häufige Wartung, Gasdrucküberwachung oder Systemabschaltungen zum Nachfüllen von Gas oder Austausch von Bauteilen überflüssig, wodurch die Verfügbarkeit und Zuverlässigkeit des Systems erheblich gesteigert wird.

Anfrage

Technische Daten:

  • Nennspannung: 24kV
  • Nennstrom: 630A

Wofür steht Atmospheric Pressure Sealed Nature-Air Insulated - ASNA RMU?

Eine Atmospheric Pressure Sealed Nature-Air Insulated Ring Main Unit (ASNA RMU) ist eine Stromverteilungseinheit, bei der die wichtigsten elektrischen Komponenten in einem vollständig abgedichteten Schrank untergebracht sind und als primäres Isoliermedium Luft unter atmosphärischem Druck verwendet wird. Diese Konstruktion gewährleistet einen leckagefreien, wartungsarmen Betrieb, wobei Schlüsselkomponenten wie Vakuumschalter, Lasttrennschalter und Sammelschienen sicher eingeschlossen sind. Dank der vollständig geschlossenen und isolierten Bauweise wird das Risiko elektrischer Fehler minimiert, was in industriellen, gewerblichen und privaten Anwendungen für maximale Sicherheit und Zuverlässigkeit sorgt.

Mit über 50.000 Einheiten, die seit über einem Jahrzehnt weltweit in Betrieb sind und nachweislich eine sichere, stabile und fehlerfreie Leistung bieten, arbeitet diese Stromverteilungseinheit ohne SF6 und entspricht damit dem internationalen Trend. SF6-freie Schaltanlagen sind führend in der Entwicklung einer nachhaltigen RMU-Technologie.
Vorteile der luftisolierten RMU
  • Die weltweit erste mit atmosphärischem Druck versiegelte Technologie
    Die RMU verwendet einen versiegelten Luftbehälter, bei dem der interne Luftdruck mit dem externen atmosphärischen Druck ausgeglichen wird, wodurch das Risiko von Gaslecks ausgeschlossen wird. Bei dieser Konstruktion ist kein Gasnachschub und keine häufige Wartung erforderlich, wodurch die üblichen Probleme herkömmlicher gasisolierter Schaltanlagen beseitigt werden.
  • Im Einklang mit globalen Null-Kohlenstoff-Initiativen
    Durch die Verwendung von atmosphärischer Luft anstelle von industriell erzeugten Gasen erzeugt diese RMU keine Treibhausgasemissionen und macht die Rückgewinnung und Entsorgung von Gas überflüssig. Unsere RMU unterstützt die weltweite Bewegung zur Abschaffung von SF6-Gas und ist damit eine umweltfreundliche Wahl für eine nachhaltige Energieverteilung.
  • Kompaktes Design
    Obwohl die RMU luftisoliert ist, ist sie so kompakt wie herkömmliche gasisolierte Einheiten, so dass ältere Systeme leicht vor Ort ersetzt werden können. Das modulare Design trägt zur Senkung der Gesamtprojektkosten bei, indem es den Platzbedarf minimiert und den Installationsprozess vereinfacht.
  • Hohe Anpassungsfähigkeit an Umgebungsbedingungen
    Die RMU hat ihre Leistungsfähigkeit unter verschiedenen Bedingungen bewiesen und verfügt über umfangreiche Betriebserfahrung in Umgebungen mit extremen Temperaturen, Feuchtigkeit und Staub. Dadurch eignet sie sich für eine Vielzahl globaler Anwendungen und gewährleistet zuverlässige Leistung unter schwierigen Bedingungen.
Hohe Zuverlässigkeit der Stromversorgung
  • Verstärkte Konstruktion
    Unsere RMU ist mit einer Druckausgleichsvorrichtung im Inneren des versiegelten Lufttanks ausgestattet, der ein Luftfiltersystem enthält. Dadurch wird sichergestellt, dass die Luft im Inneren sauber und unbeeinflusst von externen Verunreinigungen wie Staub oder Salznebel bleibt. So wird eine kontrollierte Umgebung für den Hauptstromkreis geschaffen und eine kontinuierliche, zuverlässige Leistung gewährleistet.
  • HSafe-Isolationssystem
    Unser einphasiges Isolationssystem wurde für einen zuverlässigen Betrieb über 40 Jahre unter rauen Bedingungen entwickelt und verfügt über mehrere Sicherheitsschichten, die das Risiko von Lichtbogenexplosionen von Phase zu Phase ausschließen. Das Gehäuse und alle internen nicht leitenden Komponenten sind sicher geerdet. Seit 2010 sind weltweit mehr als 50.000 Einheiten in Betrieb, mit Anwendungen in Asien, Europa und Afrika ohne einen einzigen Fehler.
  • Zuverlässiger Betriebsmechanismus
    Der Schutzschaltermechanismus und der dreistufige Trenn-/Erdungsschalter sind auf Einfachheit, Kompaktheit und Zuverlässigkeit ausgelegt. Der Schalter übertrifft 10.000 mechanische Betätigungen, und der Trenn-/Erdungsschalter hat eine Lebensdauer von mehr als 3.000 Betätigungen, was eine langfristige Betriebszuverlässigkeit gewährleistet.
Technische Parameter
Position Einheit Parameter
Bemessungsspannung (Ur) kV 24
Bemessungsfrequenz (Fr) Hz 50, 60
Bemessungsstrom (Ir) A 630
Bemessungsisolationsebene Kurzzeit-Netzfrequenz-Stehspannung (Ud) kV 50/60
  Blitzstoßfestigkeitsspannung (Up) kV 125/145
Bemessungskurzzeitstromfestigkeit (Ik) kA 20
Bemessungskurzschlussdauer (tk) S 4
Bemessungs-Spitzenstromfestigkeit (Ip) kA 50/63
Bemessungs-Kurzschluss-Ausschaltstrom (Isc) kA 20/25
Bemessungs-Kurzschluss-Einschaltstrom (Ima) Vakuum-Schaltröhre kA 50/63
  Erdungsschalter
Hilfsstromkreis und Steuerstromkreis Nennspannung (Ua) DC/AC V ≤400
  Netzfrequenz-Stehspannung (1min) V 2000
Mechanische Lebensdauer Leistungsschalter Male 10000
  Trennschalter Male 3000
  Erdungsschalter Male 3000
Elektrische Lebensdauer Leistungsschalter Klasse E2
  Erdungsschalter Klasse E2
Schutzart durch Gehäuse   IP4X
Schutzart durch vollständig abgedichteten Behälter   IP65

Normale Betriebsbedingungen

Maximale Temperatur +40℃ (Durchschnittstemperatur ≤35℃ innerhalb von 24h)
Minimale Temperatur -25℃
Höhe ≤2000m
Tägliche durchschnittliche relative Luftfeuchtigkeit ≤95%
Monatliche durchschnittliche relative Luftfeuchtigkeit ≤90%

Besondere Betriebsbedingungen

Wenn das Gerät in speziellen und rauen Umgebungen betrieben werden soll, wenden Sie sich bitte an unsere Experten.

Mehr über luftisolierte RMU
  • Wie gewährleistet die RMU einen sicheren und zuverlässigen Betrieb?

    A:
    Erstens schirmt das vollständig abgedichtete System unter atmosphärischem Druck die RMU vor äußeren Einflüssen ab und garantiert einen stabilen Betrieb. Zweitens eliminiert die einphasige Isolierung im Inneren der Schaltanlage das Risiko einer internen Lichtbogenexplosion. Drittens besteht das Isoliermedium im Inneren des Schaltschranks aus Luft mit atmosphärischem Druck, was verhindert, dass die Isolierleistung durch Druckverluste während der Betriebsdauer geschwächt wird.

  • Wie ist der Status der luftisolierten RMU mit atmosphärischer Druckdichtung in China?

    A:
    In China ist die luftisolierte RMU mit atmosphärischer Druckdichtung zu einer weit verbreiteten Lösung in den Stromverteilungsnetzen der beiden größten staatlichen Netzgesellschaften des Landes geworden: State Grid Corporation of China (SGCC) und China Southern Power Grid (CSG). Seit der Aufnahme in ihren Beschaffungskatalog im Jahr 2017 ist die luftisolierte RMU als Standardprodukt anerkannt, und beide Unternehmen kaufen jedes Jahr in großem Umfang ein. Dies ist ein bedeutender Schritt in Richtung einer landesweiten Akzeptanz und unterstreicht die Rolle der RMU als zuverlässige und umweltfreundliche Option für die moderne Energieverteilung

  • Was sind die Installationsanforderungen?

    A:
    Die RMU kann an der Wand montiert werden, wobei vor dem Schrank 80 cm Platz für die Installation freigehalten werden sollte. Die Schaltanlage hat eine niedrigere Kabeleinführung und einen niedrigeren Kabelabgang. Bitte kontaktieren Sie uns, wenn Sie andere Installationsmethoden bevorzugen.

  • Gibt es eine Möglichkeit, die RMU von HM POWER mit Schaltanlagen anderer Hersteller zu kombinieren?

    A:
    Es ist nicht ratsam, Schaltanlagen verschiedener Marken miteinander zu kombinieren, da sie sich in Bezug auf Stecker und Schaltungen unterscheiden und eine Kombination zu Risiken führen kann.
HM POWER beschäftigt sich seit vielen Jahren mit der Entwicklung und Herstellung von Stromverteilungsanlagen für intelligente Netze. Mit Fokus auf Einfachheit, Zuverlässigkeit und Sicherheit genießen unsere vollständig abgedichteten luftisolierten Ringleitungsanlagen weltweit das Vertrauen unserer Kunden. Um sicherzustellen, dass unsere luftisolierten Schaltanlagen höchsten Qualitätsstandards entsprechen, arbeitet unser erfahrenes Team aus Fachleuten, das über jahrzehntelange Erfahrung in der Energieverteilung verfügt, kontinuierlich an innovativen Technologien. So gewährleisten wir, dass jedes von uns gelieferte Produkt höchsten Ansprüchen gerecht wird.
