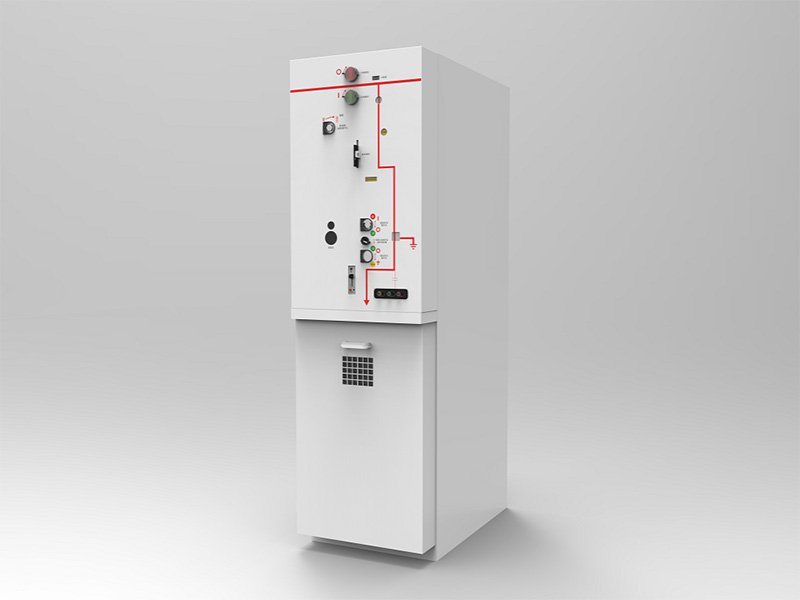

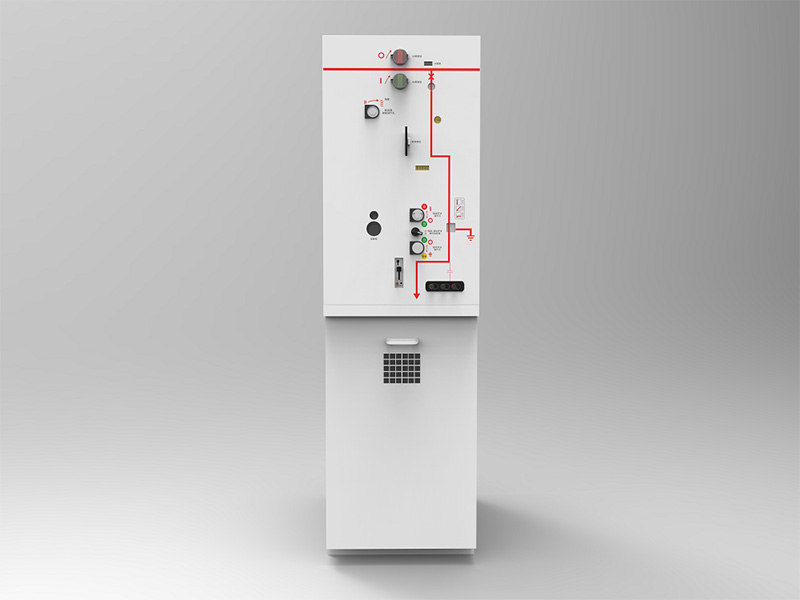

ASNA RMU/Mittelspannungsschaltanlage (SR-17.5 kV)

Die mit atmosphärischem Druck versiegelte, naturluftisolierte Ringkabelschaltanlage (RMU) nutzt eine weltweit einzigartige Technologie, bei der der primäre Leitungskreis in einem vollständig abgedichteten Gehäuse mit atmosphärischem Luftdruck eingeschlossen ist. Dieses luftisolierte System gewährleistet einen stabilen Betrieb ohne Risiko von Gaslecks. Da keine regelmäßige Reinigung oder Gasüberwachung nötig ist und kein Nachfüllen von Gas oder Austausch von Komponenten erforderlich ist, reduziert die RMU den Wartungsaufwand erheblich.

Anfrage

Technische Daten:

  • Nennspannung: 17,5 kV
  • Nennstrom: 630A

Was ist eine atmosphärisch druckluftisolierte RMU?

Eine Atmospheric Pressure Sealed Nature-Air Insulated Ring Main Unit (ASNA RMU) ist eine Stromverteilungseinheit, bei der die wichtigsten elektrischen Komponenten in einem abgedichteten Schrank untergebracht sind und Luft unter atmosphärischem Druck als Isoliermedium verwendet wird. Die Konstruktion sorgt für einen leckagefreien, vollständig isolierten und wartungsarmen Betrieb. Schlüsselkomponenten wie Vakuumschalter, Lasttrennschalter und Sammelschienen sind sicher eingeschlossen. Durch die geschlossene und isolierte Bauweise minimiert die RMU das Risiko elektrischer Fehler und bietet so hohe Sicherheit für industrielle, gewerbliche und private Anwendungen, bei denen Zuverlässigkeit und Schutz entscheidend sind.

Mit über 50.000 Einheiten, die seit mehr als einem Jahrzehnt weltweit im Einsatz sind und nachweislich eine sichere, stabile und fehlerfreie Leistung bieten, arbeitet diese Stromverteilungseinheit ohne SF6 und entspricht somit dem internationalen Trend. SF6-freie Schaltanlagen sind führend in der Entwicklung nachhaltiger RMU-Technologien.
Vorteile der luftisolierten RMU
  • Die weltweit erste Technologie mit atmosphärischem Druck
    Die RMU nutzt einen versiegelten Luftbehälter, bei dem der interne Luftdruck mit dem externen atmosphärischen Druck ausgeglichen wird. Dadurch wird das Risiko von Gaslecks vollständig ausgeschlossen. Durch diese Konstruktion entfallen Gasnachschub und häufige Wartungen, was die typischen Probleme herkömmlicher gasisolierter Schaltanlagen beseitigt.
  • Im Einklang mit globalen Null-Kohlenstoff-Initiativen
    Da atmosphärische Luft anstelle von industriell hergestellten Gasen verwendet wird, entstehen keine Treibhausgasemissionen. Die Rückgewinnung und Entsorgung von Gas ist nicht erforderlich. Unsere RMU unterstützt die weltweite Bewegung zur Abschaffung von SF6-Gas und ist somit eine umweltfreundliche Wahl für eine nachhaltige Energieverteilung.
  • Kompaktes Design
    Obwohl die RMU luftisoliert ist, ist sie ebenso kompakt wie herkömmliche gasisolierte Anlagen. Dadurch können ältere Systeme problemlos vor Ort ersetzt werden. Das modulare Design reduziert den Platzbedarf, vereinfacht die Installation und senkt die Gesamtprojektkosten.
  • Hohe Anpassungsfähigkeit an Umgebungsbedingungen
    Die RMU hat ihre Leistungsfähigkeit unter unterschiedlichsten Bedingungen bewiesen und verfügt über umfangreiche Betriebserfahrung in Umgebungen mit extremen Temperaturen, hoher Feuchtigkeit und Staub. Dadurch eignet sie sich für eine Vielzahl globaler Anwendungen und gewährleistet auch unter schwierigen Bedingungen eine zuverlässige Leistung.
Hohe Zuverlässigkeit der Stromversorgung
  • Verstärkte Konstruktion
    Unsere RMU ist mit einer Druckausgleichsvorrichtung im Inneren des versiegelten Lufttanks ausgestattet, die ein Luftfiltersystem enthält. So wird sichergestellt, dass die Luft im Inneren sauber bleibt und nicht durch externe Verunreinigungen wie Staub oder Salznebel beeinträchtigt wird. Dies schafft eine kontrollierte Umgebung für den Hauptstromkreis und gewährleistet eine kontinuierliche und zuverlässige Leistung.
  • HSafe-Isolationssystem
    Unser einphasiges Isolationssystem wurde für einen zuverlässigen Betrieb über 40 Jahre unter rauen Bedingungen entwickelt. Es verfügt über mehrere Sicherheitsschichten, die das Risiko von Lichtbogenexplosionen zwischen den Phasen ausschließen. Das Gehäuse sowie alle internen nicht leitenden Komponenten sind sicher geerdet. Seit 2010 sind weltweit mehr als 50.000 Einheiten in Asien, Europa und Afrika im Einsatz – ohne einen einzigen Fehler.
  • Zuverlässiger Betriebsmechanismus
    Der Mechanismus des Schutzschalters sowie der dreistufige Trennschalter und Erdungsschalter sind auf Einfachheit, Kompaktheit und Zuverlässigkeit ausgelegt. Der Leistungsschalter erreicht eine Lebensdauer von mehr als 10.000 mechanischen Betätigungen. Der Trenn- und Erdungsschalter hält über 3.000 Betätigungen stand, was eine langfristige Betriebszuverlässigkeit garantiert.
Technische Parameter
Wert Einheit Parameter
Bemessungsspannung (Ur) kV 17,5
Bemessungsfrequenz (Fr) Hz 50; 60
Bemessungsstrom (Ir) A 630
Bemessungsisolationsebene Kurzzeit-Netzfrequenz-Stehspannung (Ud) kV 38/45
  Blitzstoßfestigkeitsspannung (Up) kV 95/110
Bemessungskurzzeitstromfestigkeit (Ik) kA 20/25
Bemessungskurzschlussdauer (tk) S 4
Bemessungs-Spitzenstromfestigkeit (Ip) kA 50/63
Bemessungs-Kurzschluss-Ausschaltstrom (Isc) kA 20/25
Bemessungs-Kurzschluss-Einschaltstrom (Ima) Vakuum-Schaltröhre kA 50/63
  Erdungsschalter
Hilfs- und Steuerstromkreis Nennspannung (Ua) DC/AC V ≤400
  Netzfrequenz-Stehspannung (1min) V 2.000
mechanische Dauerbelastbarkeit Leistungsschalters times 10.000
  Trennschalter times 3000
  Erdungsschalter times 3000
elektrische Lebensdauer Leistungsschalters class E2
  Erdungsschalters class E2
Schutzgrad des Gehäuses   IP4X
 Schutzgrad des vollständig abgedichteten Behälters   IP65

Normale Betriebsbedingungen

maximale Umgebungstemperatur +40℃ (durchschnittlichen Temperatur ≤35℃ innerhalb von 24h)
Mindesttemperatur -25℃
max. Höhe über Meeresspiegel ≤2000m
tägliche durchschnittliche relative Luftfeuchtigkeit ≤95%
monatliche durchschnittliche Luftfeuchtigkeit ≤90%

Besondere Einsatzbedingungen

Wenn das Gerät in speziellen und rauen Umgebungen betrieben werden soll, wenden Sie sich bitte an unsere Experten.

Mehr über luftisolierte RMU
  • Wie gewährleistet die RMU einen sicheren und zuverlässigen Betrieb?

    A:
    Erstens schirmt das vollständig abgedichtete System unter atmosphärischem Druck die RMU vor äußeren Einflüssen ab und garantiert einen stabilen Betrieb. Zweitens eliminiert die einphasige Isolierung im Inneren der Schaltanlage das Risiko einer internen Lichtbogenexplosion. Drittens besteht das Isoliermedium im Inneren des Schaltschranks aus Luft mit atmosphärischem Druck, wodurch verhindert wird, dass die Isolierleistung durch Druckverluste während der Betriebsdauer geschwächt wird.

  • Wie ist der Status der luftisolierten RMU mit atmosphärischem Druck in China?

    A:
    In China hat sich die luftisolierte RMU mit atmosphärischer Druckdichtung zu einer weit verbreiteten Lösung in den Stromverteilungsnetzen der beiden größten staatlichen Netzgesellschaften des Landes entwickelt, der State Grid Corporation of China (SGCC) und China Southern Power Grid (CSG). Seit der Aufnahme in ihren Beschaffungskatalog im Jahr 2017 ist die luftisolierte RMU als Standardprodukt anerkannt, und beide Unternehmen tätigen jährlich umfangreiche Einkäufe. Dies ist ein bedeutender Schritt in Richtung einer landesweiten Akzeptanz und unterstreicht die Rolle der RMU als zuverlässige und umweltfreundliche Option für die moderne Energieverteilung.

  • Was sind die Installationsanforderungen?

    A:
    Die RMU kann an der Wand montiert werden, wobei vor dem Schrank 80 cm Platz für die Installation freigehalten werden sollte. Die Schaltanlage nimmt eine niedrigere Kabelzuführung und einen niedrigeren Kabelabgang an. Bitte kontaktieren Sie uns, wenn Sie andere Installationsmethoden bevorzugen.

  • Gibt es eine Möglichkeit, die RMU von HM POWER mit Schaltanlagen anderer Hersteller zu kombinieren?

    A:
    Es ist nicht ratsam, Schaltanlagen verschiedener Marken miteinander zu kombinieren, da sie sich in Bezug auf Stecker und Schaltungen unterscheiden und eine Kombination zu Risiken führen kann.
HM POWER beschäftigt sich seit vielen Jahren mit der Entwicklung und Herstellung von Stromverteilungsanlagen für intelligente Netze. Mit Fokus auf Einfachheit, Zuverlässigkeit und Sicherheit genießen unsere vollständig abgedichteten luftisolierten Ringleitungsanlagen weltweit das Vertrauen unserer Kunden. Um sicherzustellen, dass unsere luftisolierten Schaltanlagen höchsten Qualitätsstandards entsprechen, arbeitet unser erfahrenes Team aus Fachleuten, das über jahrzehntelange Erfahrung in der Energieverteilung verfügt, kontinuierlich an innovativen Technologien. So gewährleisten wir, dass jedes von uns gelieferte Produkt höchsten Ansprüchen gerecht wird.
